Montageanleitung: Einseitiger Aluverbund-Leuchtkasten
Nachfolgend finden Sie eine präzise Anleitung für die fachgerechte Montage eines einseitigen Aluverbund-Leuchtkastens an einer Fassade.
Bitte stellen Sie sicher, dass alle Montageschritte unter Berücksichtigung der örtlichen baulichen Gegebenheiten (GEO) sowie geltender Sicherheitsvorschriften durchgeführt werden.
1
Vorbereitung & Kontrolle
- Stromversorgung prüfen
Vergewissern Sie sich, dass an der Fassade eine geeignete Stromzufuhr für den Trafo vorhanden ist (230 V, fachgerecht installiert). - Lieferung kontrollieren
Vor Abfahrt des Lieferanten den Leuchtkasten sofort auf Transportschäden überprüfen.
2
Leuchtkasten öffnen
- Zarge öffnen
Eine Zarge ist verschraubt – lösen Sie die Schrauben mit einem Kreuzschraubendreher. - Acrylglasscheibe entfernen
Die Acrylscheibe vorsichtig herausziehen und sicher beiseitelegen (ideal auf einer weichen Unterlage wie einer Decke.
3
Bohrpunkte festlegen
- Bohrlöcher setzen
Bohren Sie die Montagelöcher vorzugsweise in die Stege der Rückwand des Leuchtkastens. - Bohrpunkte übertragen
Halten Sie den Leuchtkasten an die gewünschte Position an der Fassade und übertragen bzw. markieren Sie die Bohrpunkte. - Fassadenbohrung
Bohren Sie die Löcher in die Wand. (Überlichweise mit einem 6er oder 8er Dübel und passenden Schrauben – abhängig von Wandmaterial und Traglast.)
4
Montage an der Fassade
- Leuchtkasten befestigen
Den Kasten nun an die Wand schrauben – ohne übermäßigen Druck.
Hinweis: Der Leuchtkasten sollte plan an der Fassade anliegen.
5
Elektrischer Anschluss
- Elektrischer Anschluss (Fachpersonal)
Das vorhandene Fassadenkabel muss von einem Elektriker fachgerecht mit dem Kabel des Trafos im Leuchtkasten verbunden werden.
6
Ablschlussarbeiten
- Lichttest durchführen
Vor dem Schließen Funktion und Ausleuchtung prüfen. - Acrylglasscheibe einsetzen
Die Acrylscheibe wieder vorsichtig einschieben. - Zarge verschließen
Abschließend die Zarge mit den zuvor gelösten Schrauben sicher verschrauben.
FAQ’s
20. Wie lange halten die LEDs?

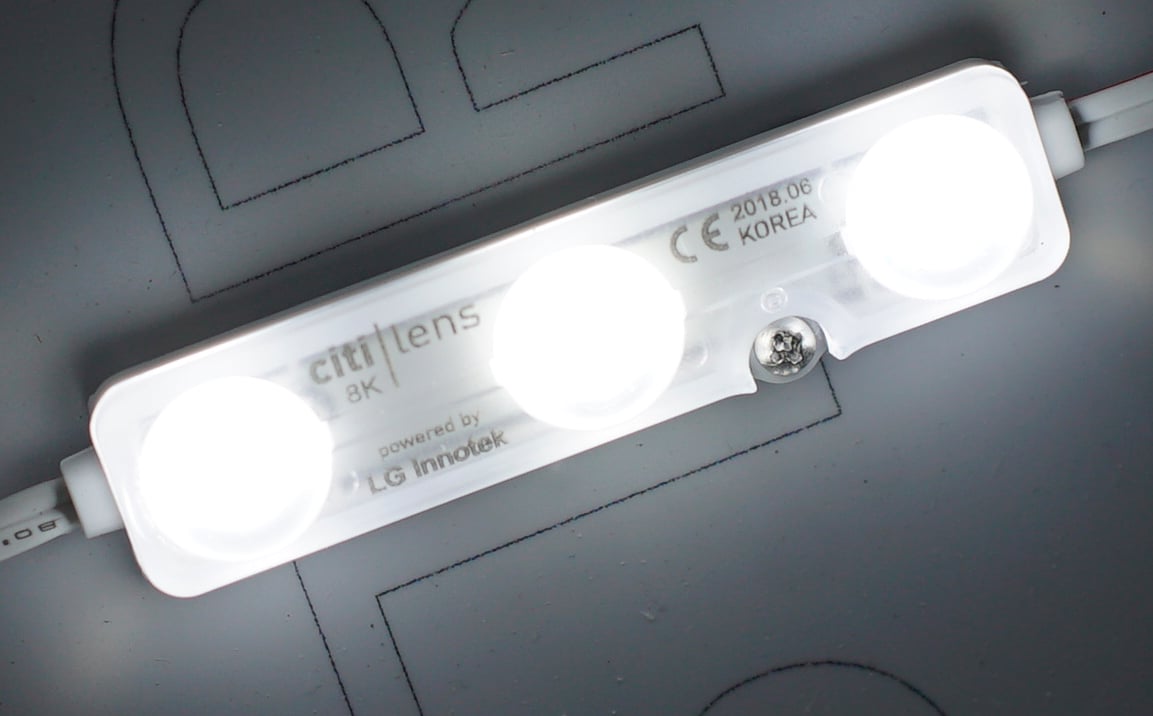

Unsere LEDs sind auf rund 50.000 Betriebsstunden ausgelegt – das entspricht meist über 10 Jahren Lebensdauer bei normalem Betrieb.
19. Gibt es Ersatzteile oder Nachbestellungen?
Ja. Du kannst jederzeit Ersatzfronten, Netzteile, LED-Module oder einzelne Buchstaben nachbestellen – auch Jahre nach dem Kauf.
18. Können Leuchtkästen oder 3D-Buchstaben gedimmt werden?
Ja, das ist möglich. Wir bieten verschiedene Optionen wie Funkdimmer, Fernbedienung oder App-Steuerung an – sprich uns einfach an, wir beraten Dich gerne.
Du bekommst bei uns individuell gefertigte Werbeanlagen in bester Qualität:
• Leuchtkästen – ein- oder doppelseitig, mit Acrylfront oder Spannfolie
• Werbepylone – freistehend, einseitig oder doppelseitig leuchtend
• 3D-Buchstaben – mit oder ohne LED-Beleuchtung (Frontleuchter, Rückleuchter oder beides)
2. Kann ich Sonderformen oder spezielle Farben bestellen?
Ja, natürlich. Wir fertigen jeden Leuchtkasten, Pylon oder 3D-Buchstaben individuell nach Deinen Wünschen – inklusive RAL-Lackierung, Sonderformen, spezieller Profilvarianten oder Kombinationen aus Aluminium, Edelstahl und Acryl.
3. Sind die Produkte wetterfest?
Ja! Unsere Leuchtkästen, Pylone und LED-Buchstaben sind für den dauerhaften Außenbetrieb konstruiert – wetterfest (IP65), UV-beständig und aus langlebigen Materialien wie Aluminium, Acryl und Edelstahl gefertigt.
